冷凝泵的作用、工作原理还有安装要求
发布时间:2022-10-29 浏览 71次

  冷凝泵、或者说凝结泵,常见讲的就是凝结水泵,主要是用于火电热力系统中输送凝汽器内的凝结水。一般液体温度不超过80℃,泵进口压力不高于0.6MPa。今天,照明工业泵小编就给大家讲讲冷凝泵的作用、工作原理还有安装要求,详情如下:

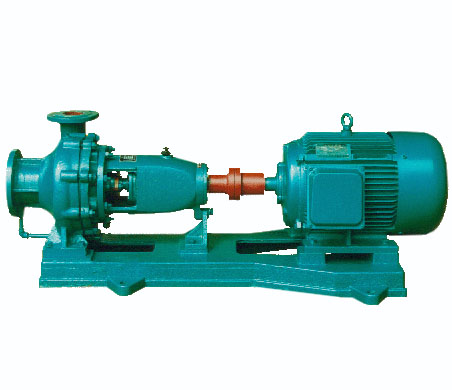

NB、N、GN型冷凝泵

  凝结泵的作用:

  凝结水泵的作用是把凝汽器热井中的凝结水经低压加热器打入除氧器,既维持凝汽器热井水位稳定又保证除氧器中的水量,既要满足生产工艺要求又不造成电能的浪费,因此保持凝结水泵的安全可靠运行显得至关重要。凝结水泵的工作是在高度真空的条件下输送接近于饱和温度的水。

  凝结泵的工作原理:

  凝结水泵当离心泵启动后,泵轴带动叶轮一起作高速旋转运动,迫使预先充灌在叶片间液体旋转,在惯性离心力的作用下,液体自叶轮中心向外周作径向运动。液体在流经叶轮的运动过程获得了能量,静压能增高,流速增大。当液体离开叶轮进入泵壳后,由于壳内流道逐渐扩大而减速,部分动能转化为静压能,最后沿切向流入排出管路。所以蜗形泵壳不仅是汇集由叶轮流出液体的部件,而且又是一个转能装置。当液体自叶轮中心甩向外周的同时,叶轮中心形成低压区,在贮槽液面与叶轮中心总势能差的作用下,致使液体被吸进叶轮中心。依靠叶轮的不断运转,液体便连续地被吸入和排出。液体在离心泵中获得的机械能量最终表现为降压能的提高。

  凝结泵的安装方法:

  1、冷凝泵为单基础结构,即为简体与安装板相联位于基础层下的地坑里,而吐出弯管悬吊转子与安装板相连,电机则垂直安装在吐出弯道上,与冷凝泵刚性连接或弹性连接。

  2、冷凝泵的吸水室为密闭的外简体内腔,外间体上的吸入口位于基础层的下的地沟里并与冷凝器排水管相连接;而冷凝泵的吐出口方向均为水平方向。

  3、位于外间体内的吸入喇叭口、吸入段(泵体)、中段、导叶、泵盖、密封环、轴承、吐出段等通过穿杠、压水接管连接成为泵本体而悬吊在吐出弯道上。

  4、泵的转子部件由首级叶轮、次级叶轮,轴套、锁紧螺栓、间隔套、挡套、套筒联接器主轴等组成。

  5、根据流量要求吸入条件,首级叶轮为双吸形式,而次级则为单吸导叶型或单吸斜流型。

  6、为平衡筒体吸入内腔与冷凝器内的压力,排出吸入室内的气体,改善和稳定吸入室内外气体,改善和稳定吸入性能,在冷凝泵和吸水室之间设有平衡管理系统。

  总结:以上就是照明工业泵小编整理的有关《冷凝泵的作用、工作原理还有安装要求》的全部内容,如果您还想了解更多有关冷凝泵的相关信息,请收藏本站及时关注本站更新。注:文章内的部分配图皆为网络转载图片,侵权即删!
