简单说说:单级旋片真空泵的技术原理及优势特点
发布时间:2022-11-16 浏览 60次

  今天,浙江真空泵厂家小编要来和朋友们分享一下有关单级旋片真空泵的知识。首先要说说单级旋片真空泵工作原理,然后再聊聊它的优势优点,闲话少说,具体内容请接着往下看:

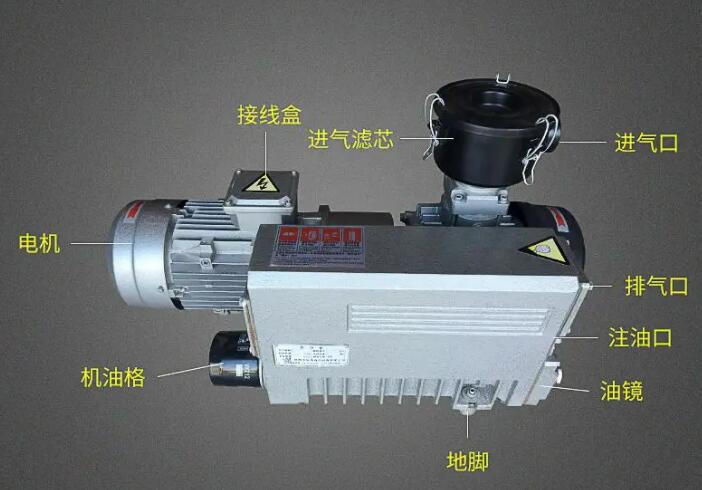

什么是单级旋片真空泵?

  单级旋片式真空泵也叫做XD型旋片式真空泵。适用范围是真空包装、真空成形、真空吸引。

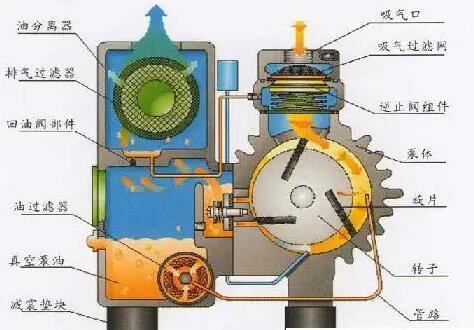

单级旋片真空泵技术原理

  单级旋片真空泵与一般容积泵相同,是由一个与传动轴同心安装而在泵体内处于偏心位置的转子组成,转子上有三个径向滑动的叶片,将泵腔分隔成三个工作室,被抽气体自吸气口进入,通过打开的逆止阀与过滤网进入泵室,当转子旋转时,完成吸气的工作室自行与进气口隔离并将气体压缩和通过泵室与排气箱之间的通路将气体排出。旋转一周,重复三次操作。

单级旋片真空泵技术原理

  1、XD型旋片式真空泵适用于密闭系统的抽真空使用。如真空包装、真空成形、真空吸引。

  2、入口压力范围:100Pa~100000 Pa,超出此范围工作真空泵排气口将有油雾产生。XD型旋片式真空泵工作环境温度和吸入气体温度应在5℃~40℃之间。

  3、XD型旋片式真空泵不能抽除水或其它液体。不能抽除易爆、易燃、含氧量过高的、腐蚀性的气体。

  4、一般供应的电动机不防爆,如要求防爆或其它特殊要求时电动机必须符合相关的标准。

单级旋片真空泵优势优点

  1、在泵的内部装有油雾消除器,能有效地消除泵在排出气体中的油雾,避免排气对周围环境的污染,在高的入口压强下工作也不会喷油,因此在一般使用情况下不需安装排气管。

  2、在泵的吸气口装有逆止阀,当泵停止时逆止阀与泵内专门设置的充气孔的联合作用下,可以立即使泵与被抽系统隔离,防止泵油返入被抽系统,同时保持了被抽容器内的真空度,因而使用本型真空泵就可以不需再配置带有放气的真空截止阀,从而可以减少用户的使用费用。

  3、本型泵配有油气分离器,它与油雾消除器一起组成了有效的消音系统,能消除排气噪音,使泵运转平静。

  4、泵和电动机直接安装,不论大泵或小泵均采用空气冷却,不需水管,因此本型泵是一种结构紧凑,安装容易,重量轻的设备。

  5、结构设计合理、振动小,不用地脚螺栓即可工作

  6、泵的润滑系统能使泵在7×104帕以下的入口压强范围内连续工作。

  单级旋片真空泵当停止运转时,逆止阀同时关闭,使真空系统和抽气系统隔离,从而防止泵油返油而污染真空系统。网眼型过滤器起防止被抽气体中含有的较大颗粒物质进入腔体的作用。xd型真空泵之电动机通过联轴器与泵直接联接该泵广泛用于食品真空包装及真空成形,真空夹紧等工艺。
